Универсальный температурный регулятор ТУРМ

Регулятор предназначен для управления температурным режимом в системах отопления и горячего водоснабжения, а также в системах автоматического регулирования и управления технологическими процессами.
Регулятор рассчитан на эксплуатацию в закрытых взрывобезопасных помещениях с температурой окружающего воздуха от 1 до 40° С, относительной влажности до 80 % при температуре 25° С и атмосферном давлении от 630 до 800 мм рт. сг. (от 84 до 106,7 кПа).
Содержание агрессивных паров и газов и их примесей должно быть в пределах допустимых концентраций.
Регулятор рассчитан на непрерывную круглосуточную работу.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество каналов опроса температуры 3
Диапазон изменения входных сигналов составляет от минус 30 °С до 125 °С по каналу Т1 и от 0 °С до 125 °С по каналам Т2 и ТЗ с дискретностью 1 °С.
Количество выходных дискретных сигналов
типа «сухой контакт» * 2
Нагрузочная способность контактов:
активная нагрузка (cos ф=1) U=220 В 5А
реактивная нагрузка (cos ф=0,6) U=220 В ОДА
Закон управления:
ПИД (совместно с исполнительным механизмом постоянной скорости регулирования).
Зона перестройки задания регулирования температуры
составляет (20-115)°С с дискретностью 1 °С.
Диапазон изменения постоянной времени интегрирования — от 4 до 400с с дискретностью 4с.
Диапазон изменения коэффициента пропорциональности регулирования составляет от 1 до 60.
Регулятор сохраняет заданные режимы работы и уставки температуры при исчезновении питания
Регулятор имеет выход для подключения модуля считывания информации по последовательному каналу связи(12С).
Потребляемая мощность регулятора не более 10 Вт.
Питание регулятора осуществляется от сети переменного тока напряжением (220+22 -33)В частотой (50±1)Гц
Время технической готовности не более 10с.
Регулятор обеспечивает режимы функционирования: «Комфортно», «Понижено», «Недельный график».

Функциональная схема регулятора

Функциональная схема регулятора

Регулятор обеспечивает:

-формирование команд для управления исполнительными механизмами
- поддержание температуры в заданном температурном режиме;
- независимое программирование для каждого дня недели;
- архивирование информации о среднечасовой температуре за истекшие 45 суток.
- ручное управление исполнительным механизмом;
Тип интерфейса для подключения термометров — последовательный интерфейс 1-Wire 1М фирмы DALLAS SEMICONDUCTOR
Габаритные размеры регулятора — 200 х 150 х 80.
Масса регулятора не более 1,5 кГ.

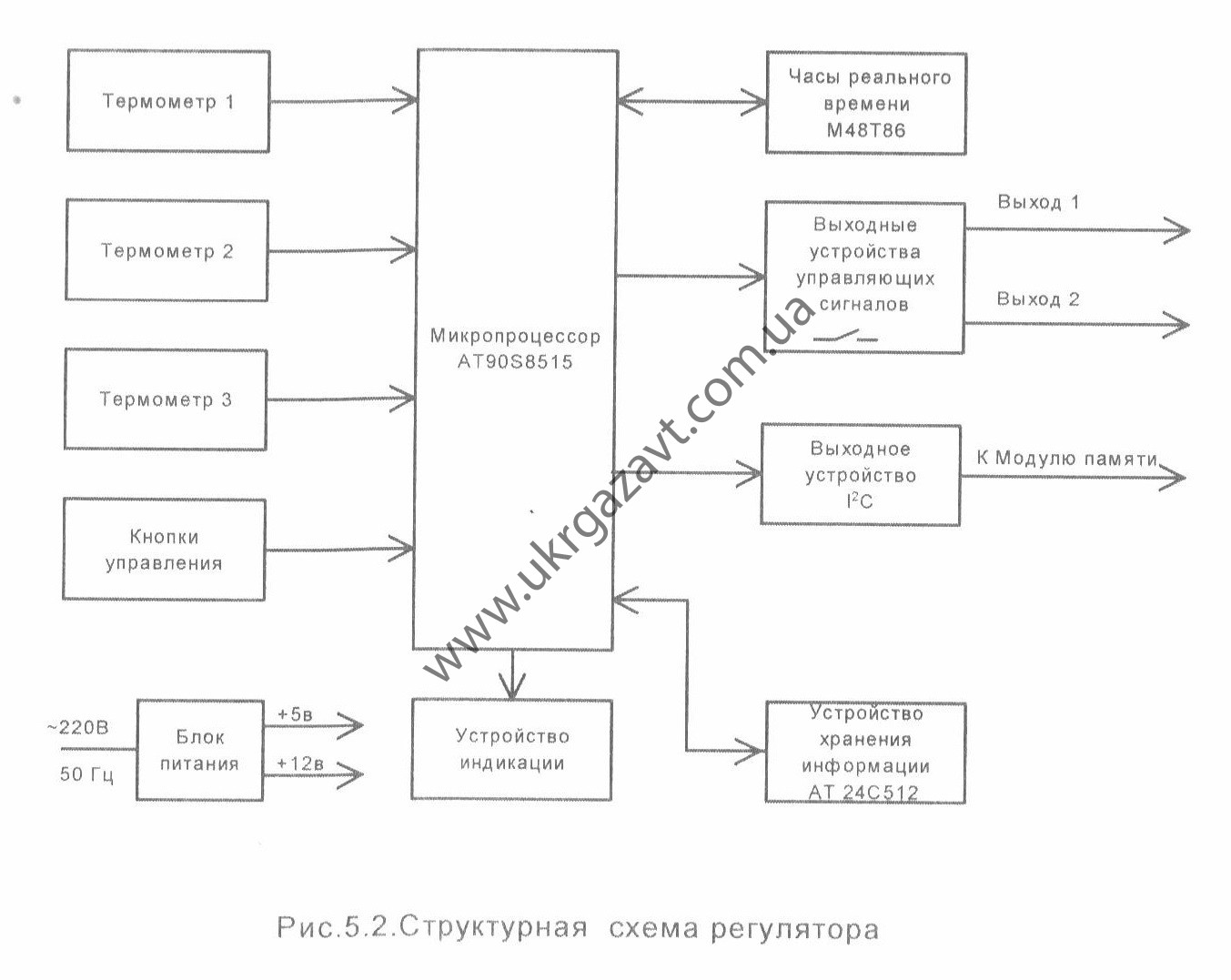

Структурная схема регулятора

Структурная схема регулятора

УСТРОЙСТВО РЕГУЛЯТОРА

Конструкция регулятора.
Конструктивно регулятор выполнен в малогабаритном корпусе, состоящем из основания и крышки.
На лицевой панели крышки регулятора расположены: -десятиразрядный цифровой индикатор;
-светодиодные индикаторы режимов работы и состояния исполнительных устройств;
-кнопки управления режимами работы и ввода параметров регулирования.
На правой боковой стенке крышки расположен тумблер «СЕТЬ»;
На нижней стенке регулятора расположены:
-разъем для подключения питания;
-разъем для подключения термометров;
- разъем для подключения исполнительного механизма:
-разъем для подключения модуля памяти.
Описание функциональной схемы регулятора
Функциональная схема регулятора представлена на рисунке 5.1
Регулятор работает следующим образом:
Сигналы «Температура 1» «Температура2» и «ТемператураЗ» от датчиков температуры одновременно с текущим заданием температуры и параметрами установленного режима работы поступает на вход ПИД-регулягора, который вычисляет величину и направление необходимого воздействия и передает его через выходное устройство управления на «Выход1» или «Выход2» на исполнительный механизм.

Одновременно сигналы «Температура 1» «Температура2» и «ТемператураЗ» и информация из часов о текущем времени поступают в архиватор и накапливаются в нем. Информация из архиватора может быть перенесена по каналу связи ГС в модуль считывания информации.
Отличительной особенностью регулятора является введение дополнительного параметра регулирования — увеличение времени воздействия при изменении его направления, что позволяет выбрать люфты в исполнительном механизме и повысить точность регулирования.

Описание структурной схемы регулятора

Структурная схема регулятора представлена на рисунке 5.2.
Сигналы с датчиков температуры, выполненных на цифровом термометре DS1820 фирмы Dallas semiconductor, цифровом виде поступают на микропроцессор (ATMega8515), который формирует закон управления и управляет- работой всех устройств регулятора согласно с алгоритмом, приведенным в описании функциональной схемы регулятора. Алгоритм работы регулятора записан в ПЗУ микропроцессора.
Выходные устройства выполнены на малогабаритных реле.
Устройство хранения информации выполнено на микросхеме АТ24С512 и позволяет сохранять измеренные значения температуры и при необходимости переносить их в модуль считывания информации.
Для привязки алгоритма программы управления к реальному времени и ведения архива в регуляторе применена микросхема М48Т86.
Устройство индикации выполнено на 10-разрядном жидкокристаллическом индикаторе, а также дискретных светодиодных индикаторах.

Комплектация:

Наименование составной частиОбозначение документаКол-воПримечания
Изделие Регулятор температуры универсальный микропроцессорный ТУРМТУ У 33.2-31557119-001-20035 Р2.025.038-031ПИД-регулятор с вы ходом для подключе ния одуля считыва ния информации
Комплектующие Термометр Разъем DB9 штыри Кожух разъема DB9 Разъем двухконтактный Разъем трехконтактныйМодуль считывания информации5Р3.033-.0005Р3.035.0003111

1

1

Для подключения термометров Подача питания Подключение исполн устройства Поставляется по отдельному заказу
Устройство переноса информации в ПЭВМ5Р3.037.0001Поставляется по отдельному заказу
Программное обеспечение для обработки данных5Р3.036.0001Поставляется по отдельному заказу на дискете
Документация
Паспорт5Р2.025.038 ПС1

Более подробная информация предоставляется по запросу
